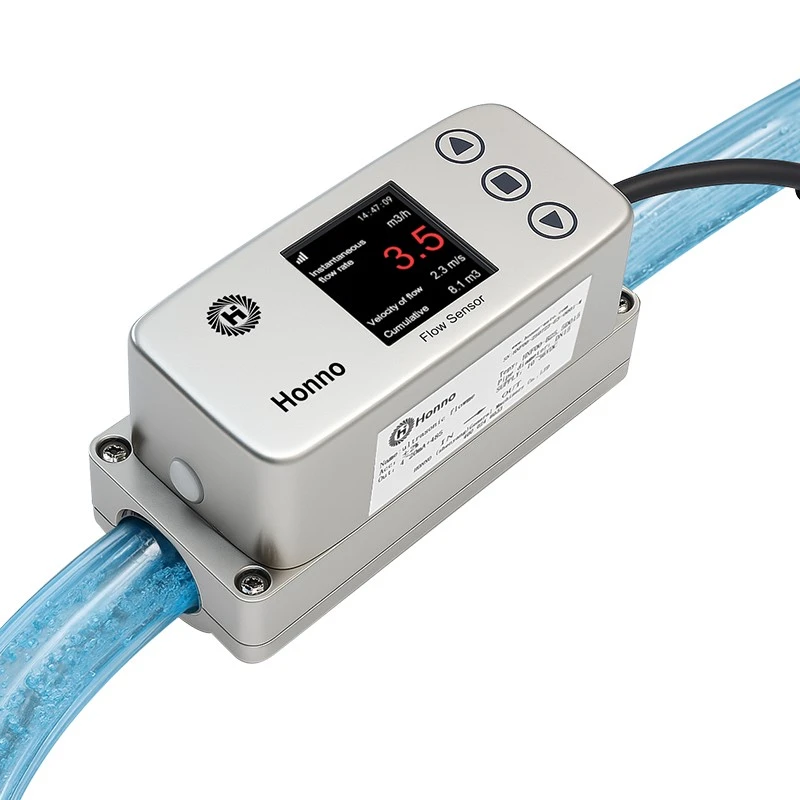

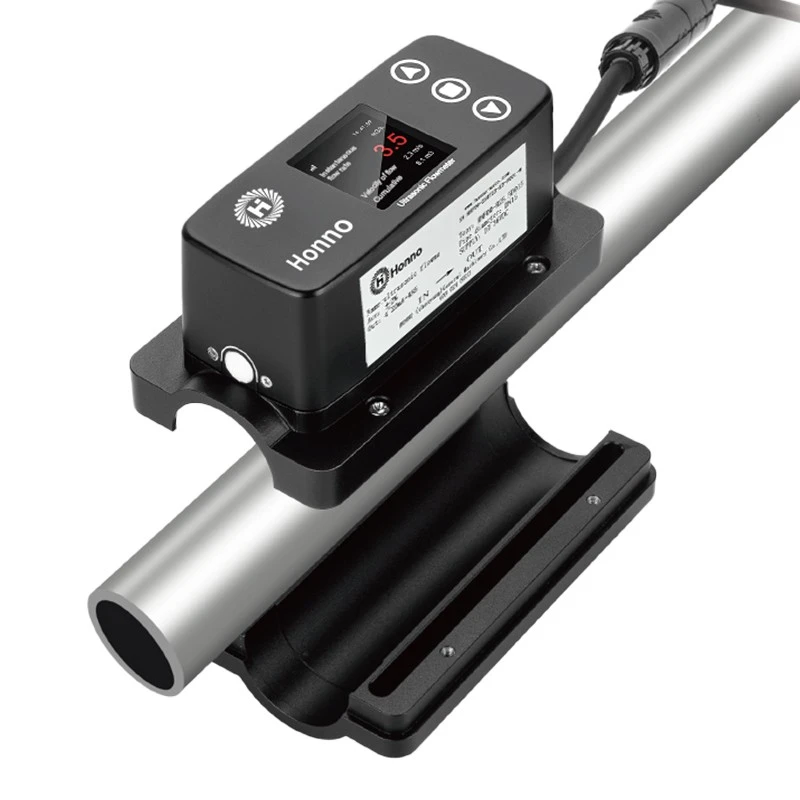

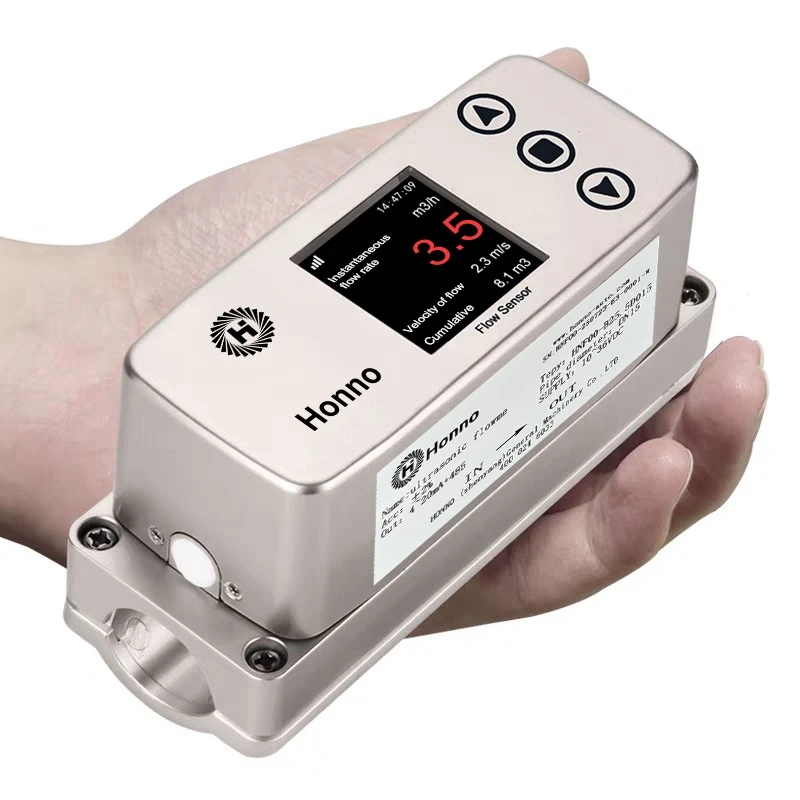

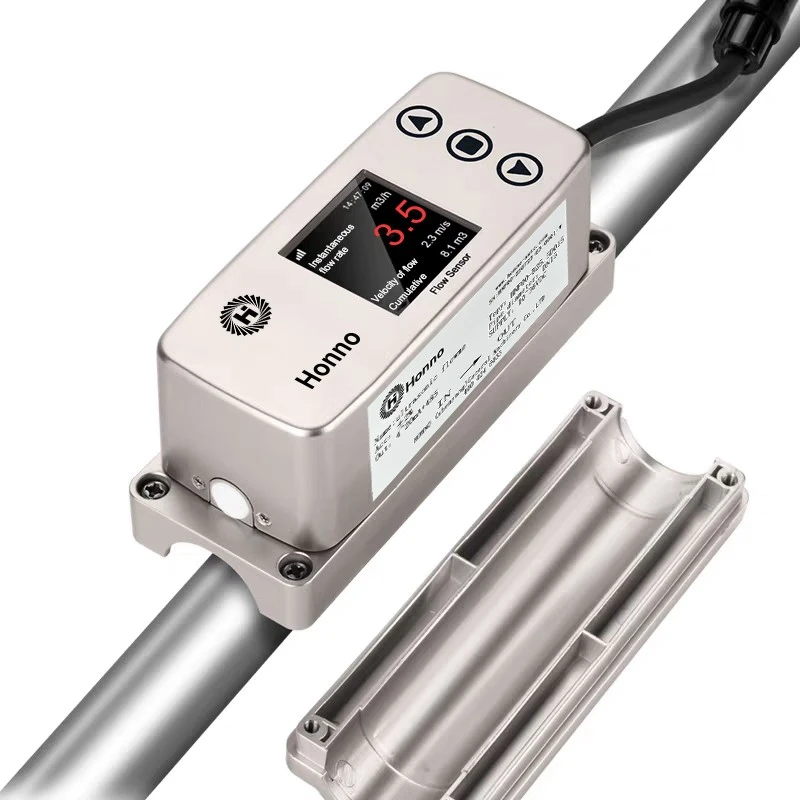

Pregled proizvoda

TheUltrazvučni merač protoka čeljustije ne-invazivni uređaj koji koristi ultrazvučne signale-vremenskog prolaza za mjerenje brzine fluida i zapreminskog protoka u zatvorenim cjevovodima. Općenito se primjenjuje u uvjetima pune cijevi sa relativno stabilnim profilima protoka.

Tehničke specifikacije

Kategorija	Parametar	Specifikacija
Performanse mjerenja	Opseg brzine	0,01–12 m/s (dvosmjerno, nisko odsječeno 0,03 m/s)
	Preciznost (zatezanje{0}}na)	±0.5%–±1.0%
	Preciznost (inline)	±0.2%–±0.5%
	Ponovljivost	0.15%–0.20%
	Vrijeme odgovora	0,2 s (0,1–99 s podesivo)
Akustični sistem	Frekvencija	0,5 / 1,0 / 2,0 MHz
	Vrsta putanje	Jednostruki / Dual / Više{0}}put
	Montaža	Stezaljka{0}}na / umetanje / prirubnica
Pipe & Fluid	Pipe Size	DN15–DN6000
	Fluid	Voda, otpadna voda, rashladna voda
	Zamućenost	<20,000 ppm
	Straight Run	Veće ili jednako 10D uzvodno / Veće ili jednako 5D nizvodno
Životna sredina	Sensor Temp	-30 stepeni do 90 stepeni
	Transmitter Temp	-20 do 60 stepeni
	Zaštita	IP68 senzor / IP67 predajnik
	Hazardous Area	Ex d IIB T6 Gb
Električni / I/O	Snaga	DC 24V / AC 85–264V
	Analogni izlaz	4–20 mA
	Pulsni izlaz	OKT 0–10 kHz
	Relejni izlaz	SPDT 1A @ 30VDC
	Komunikacija	RS485 Modbus RTU / HART / Profibus PA

Industrijske primjene i tekućine

Industrija	Fluid Type	Aplikacija
Municipal Water	Pitka voda / Otpadne vode	Praćenje protoka u distributivnim mrežama
Hemijska obrada	Kiseline / rastvarači	Praćenje doziranja i potrošnje
Nafta & Gas	Sirova nafta / rafinirani proizvodi	Monitoring cjevovodnog transporta
Power Generation	Rashladna voda / kondenzat	Merenje protoka za termičke sisteme
HVAC & Building	Rashlađena voda / glikol	Pod{0}}mjerenje energije u HVAC petljama
Hrana i piće	Voda / procesne tečnosti	CIP i higijenska kontrola protoka

Osnovne tehnologije i prednosti

1.Anti-prodor slabljenja signala
Akustični valni oblici mogu proći kroz zidove cijevi i skaliranje svjetlosti, iako jačina signala može varirati u zavisnosti od stanja cijevi.

2.Active Pipeline Noise Filtering
Hardversko filtriranje pomaže u smanjenju vibracija pumpe i pozadinske buke u normalnim industrijskim radnim uslovima.

3. Fabrički-usklađeni pretvarači
Transduktori su unaprijed-kalibrirani za uobičajene materijale cijevi prije otpreme kako bi se smanjilo vrijeme podešavanja instalacije na licu mjesta.

4. Adaptive Flow Profile Correction
Sistem se prilagođava promjenama u profilu protoka kao što su varijacije Reynoldsovog broja i turbulencija, ovisno o instalaciji i stvarnim uvjetima protoka.

Tvorničke mogućnosti i OEM

Proizvodni pogon od 15.000 m² sa godišnjim kapacitetom proizvodnje od oko 50.000 jedinica, u zavisnosti od tipa konfiguracije i kombinacije narudžbi.

Tri gravimetrijska i master{0}} kalibracijske linije; Svaka jedinica je kalibrirana prije otpreme pod standardnim tvorničkim uslovima testiranja.

U-kućna proizvodnja piezoelektrične keramike i polarizacija za ultrazvučne pretvarače.

OEM opcije uključuju označavanje logotipa, odabir boje kućišta i prilagođavanje montaže.

Prilagođavanje firmvera dostupno za BACnet, Profibus i protokol{0}}specifične za projekat.

Elektronski moduli se testiraju kroz 48-satnu termičku cikliku kako bi se pregledalo odstupanje u ranoj fazi u kontroliranim laboratorijskim uvjetima.

Kontrola kvaliteta i sertifikati

Usklađenost i certifikati

Certifikacija / Standard	Obim i klasifikacija	Prednosti kvaliteta i pouzdanosti
ATEX / IECEx	Zona 1 & 2; Ex d IIB T6 Gb	Otporan na eksploziju{0}}za opasna područja
CE / EMC	EN 61326-1 EMC standard	EMC otpornost na električne smetnje
ISO 9001:2015	Proizvodni sistem	Dosljedan kvalitet proizvodnje
IP68	Potopljen do 10 m	Zaštita od vode i prašine
NTEP / MID (opciono)	Prijenos starateljstva klase 0.5	Tačnost mjerenja{0}}obračuna
RoHS / REACH	Usklađenost materijala	Ograničene opasne supstance

Kontrola kvaliteta

Lasersko poravnanje zida sa više-tačaka:Robotski inspekcijski sistemi provjeravaju poravnanje sonde s ciljem kontrole odstupanja od ±0,1 stepen.

Sub{0}}Nanosekundna simulacija{1}}petlje:Test od 10.000 impulsa koristi se za procjenu vremenske stabilnosti obrade signala.

Tri{0}}provjera vibracija:Kućišta su testirana u uslovima 2G vibracija kako bi se provjerila mehanička izdržljivost.

72-satni skrining stresa iz okoline:Elektronika se okreće između -20 i 60 stepeni da bi se stabilizovao pomak parametara.

FAQ

P: Može li vaša fabrika unaprijed-konfigurirati prilagođeno mapiranje Modbus registra tako da odgovara našim postojećim PLC šablonima?

O: Da. Možemo konfigurirati mapiranje Modbus registara prema zahtjevima vašeg PLC-a prije konačne kalibracije.

P: Koji specifičan raspored održavanja zahtijeva stezaljka-na senzorskom akustičnom spojnom gelu u vanjskim postavkama?

O: Preporučujemo da provjerite stanje spojnog gela i zamijenite ga otprilike svaka 24 mjeseca u zavisnosti od uslova na lokaciji.

P: Može li fabrika dati certifikate o sljedivosti materijala za vlažne dijelove senzora za umetanje?

O: Da. Certifikati materijala (EN 10204 3.1) mogu se dati za vlažne dijelove na zahtjev.

HNF00-B Specifikacije ultrazvučnog merača protoka sa stezaljkama
Specifični parametri	Vrijednost / Opis
Princip mjerenja	Metoda ultrazvučnog tranzitnog vremena: Tokom procesa mjerenja, dva piezoelektrična (PZT) kristala unutar senzora nalaze se na nizvodnim i uzvodnim pozicijama, šaljući i primajući ultrazvučne signale naizmjenično. Ultrazvučni talasi prodiru kroz zid cevi pod uglom i šire se u tečnost. Protok tekućine utiče na širenje ultrazvučnih talasa, uzrokujući da vrijeme prijenosa ultrazvučnih valova u suprotnom-smjeru toka uvijek bude veće od onog u smjeru strujanja. Preciznom analizom razlike u vremenu prenosa između ova dva pravca i na osnovu njegovog proporcionalnog odnosa sa brzinom tečnosti, senzor može brzo i precizno izračunati zapreminski protok tečnosti.
Nominalni raspon prečnika	DN15-DN50
Materijal vlažnih delova	PC Engineering Plastics, bez tečnih{0}}dijelova u kontaktu
Način povezivanja	Ugradnja navoja cijevi
Maksimalna greška merenja	Nizak protok: ±10mL/min Veliki protok: ±2% RD
Measurement Range	0-30000mL/min
Maksimalni procesni pritisak	0.3MPa
Srednji temperaturni opseg	0 stepeni - 60 stepen
Raspon temperature okoline	-10 stepeni do -50 stepeni
Materijal kućišta predajnika	Metalne cijevi: cijevi od nehrđajućeg čelika, cijevi od ugljičnog čelika, bakrene cijevi Plastične cijevi: PVDF , PPH ,PVC ,CPVC , PDA ,PU ,PPR ,HDPE
Prikaz/Rad	4-žični displej sa pozadinskim osvetljenjem sa funkcijom dodira (može se koristiti eksterno) Podržava postavke konfiguracije putem lokalnog zaslona i operativnih alata Opciona funkcija daljinskog prikaza 1,54″ TFT-LCD ekran u boji, rezolucija 240*240
Inputs	0
Izlazi	4-20mA RS485 Prilagodba
Napajanje	12-30VDC
Certifikat	CE certifikat
Funkcionalna sigurnost	Funkcionalna sigurnost je u skladu sa standardom IEC 61508, što omogućava njegovu upotrebu u sigurnosnim aplikacijama kako je navedeno u standardu IEC 61511.
Informacije o naručivanju	0
